Aplikační stroje

Aplikační zařízení izolace CLIMATIZER PLUS:

Izolační materiál CLIMATIZER PLUS je vlnitá na dotyk příjemná hmota z celulózy vyráběná na bázi zpětného rozvláknění recyklovaného papíru. Získané vlákno je obohaceno o ekologické chemické přísady zajišťující celou řadu vlastností. Výroba probíhá v jednotné špičkové jakosti.

Aplikace izolačního materiálu CLIMATIZER PLUS, se výhradně provádí strojním zařízením, které stlačený materiál z přepravních pytlů rozčechrá na předepsanou objemovou hmotnost. Doprava materiálu se provádí pneumaticky, čímž se odstraní jakákoli ruční manipulace s materiálem po staveništi. Zároveň je tímto způsobem aplikace zajištěno uložení izolace bez chybných spojů s velmi dobrou přilnavostí v detailech. Společnost CIUR a.s. exkluzivně svým partnerům dodává a také sama používá špičkové aplikační stroje dvou předních světových výrobců - KRENDL a X-FLOC.

Aplikace izolačního materiálu CLIMATIZER PLUS volným sypáním bez použití aplikačního stroje se používá ve vyjímečných případech. Je přitom bezpodmínečně nutné kalkulovat s min. 50 % nadspotřebou materiálu, která bude zapřičiněna nerovnoměrným a nedostatečným načechráním izolační hmoty.

Společnost CIUR a.s. je:

• výhradním dovozcem strojů KRENDL pro Českou republiku
• provádí záruční a pozáruční opravy
• součástí nákupu strojů u společnosti CIUR a.s. je proškolení pracovníků, kteří budou se strojem pracovat, zaškoleným pracovníkům je vydáváno osvědčení o způsobilosti k ovládání strojního zařízení KRENDL
• po uplynutí zkušebních lhůt, provádíme certifikaci firem a jejich pracovníků pro provádění izolačních prací materiálem CLIMATIZER PLUS

Veškeré uvedené stroje je možno vidět v naší výstavní místnosti. Velmi rádi Vás seznámíme s jejich provozem a přednostmi, které se osvědčily již u více než 500 našich tuzemských i zahraničních zákazníků. Samozřejmostí je servisní zázemí a sklad veškerých náhradních dílů k okamžitému nasazení.

• X-FLOC Minifant
• X-FLOC Zellofant
• KRENDL 500
• KRENDL 1300
• KRENDL Spray on

Popis stroje:

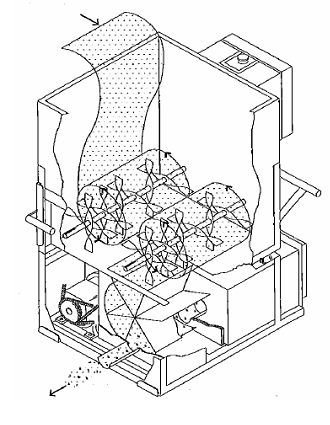

 Stroje KRENDL pracují na principu mechanického turniketu těsněného gumovými deskami. Do tohoto zařízení propadá izolace z prostoru pročechrávané násypky. Nastavená velikost propadového otvoru, je určující pro množství dopravovaného materiálu. Dále seřiditelná síla vzduchu je určující pro výstupovou rychlost materiálu na konci dopravních hadic. U základního a nejvíce rozšířeného typu stroje KRENDL 500 se pohybuje maximální hodinová kapacita u suchého foukání 410 kg/hod. Materiál je možno dopravovat maximálně do výšky 30 metrů. Dopravní vzdálenost u standardní dodávky činí 50 metrů, případně je možno ji prodloužit až na 80 metrů.

Dalším dodávaným typem stroje je KRENDL 1300. Jeho konstrukce odpovídá téměř dvojnásobnému zvětšení typu KRENDL 500. Tento stroj je určen pro velké zakázky a trvalý provoz. Má vynikající parametry a řadu možností nastavení. Ve výbavě je dvojventilátorová provzdušňovací komora, umožňující transport až do vzdálenosti 150 metrů hadicemi o průměru 75 mm.

Konstrukce výše uvedených typů umožňuje kombinaci s agregátem pro nástřik KRENDL Spray on.

Dalším dodávaným typem stroje je X-FLOC v provedení na 220 nebo 380 V. Tento stroj pracuje na principu čechrače se středem otáčení uprostřed zásobníku, který pojme v prostoru pročechrávané násypky cca 1 - 2 pytle dle typu. Je určen především pro menší  i velké práce. Jeho výkonnost je max. 450 kg za hodinu u stroje Minifant a až 800 kg u stroje Zellofant. Je poměrně snadno rozebiratelný a tím i dobře přenosný. Je možné jej kombinovat s agregátem pro nástřik. Vyznačuje se vyššími nároky na kvalitu obsluhy a údržby než předchozí typy, ale také lepším pracovním komfortem a seřiditelností. V rámci výbavy jsou od výrobce X-FLOC nabízeny rovněž speciální koncovky X-JET 63 a X-JET 75 pro dokonalé vyplňování konstrukcí.



Ovládací prvky a jejich seřízení:

Jak již bylo uvedeno v předešlé kapitole, nejpoužívanějším strojem je typ KRENDL 500, proto i popis seřízení se bude vztahovat k tomuto stroji.

Seřizovací prvky:

• množství materiálu - seřizuje se hradítkem, jež reguluje velikost propadového otvoru materiálu z násypky do turniketu (rozsah stupnice 1 - 8)
• množství vzduchu - seřizuje se plynulou tyristorovou regulací otáček ventilátoru (rozsah stupnice 1 - 7)
• otáčky turniketu - měníme přesazením hnacího řetězu turniketu na hnací dvojřetězce převodovky

Seřizování jednotlivých prvků:

• množství materiálu - určuje množství dopravovaného materiálu zvláště při užití zužujících koncovek, je nutné se změnou jejich průměru úměrně snižovat množství materiálu, aby nedocházelo k jejich ucpávání (rovněž ovlivňuje objemovou hmotnost izolace dosaženou při aplikaci)
• množství vzduchu - určuje výstupovou rychlost materiálu na konci hadice, koncovky, přidáváním vzduchu kompenzujeme prodlužování hadic, nebo zvětšení přepravní výšky
• otáčky turniketu -

            a) při suché aplikaci používáme malé otáčky (malá řetězka) za účelem zvýšení výkonu stroje a snížení prašnosti
            b) při nástřiku používáme velké otáčky (velká řetězka), za účelem rovnoměrnějšího dávkování malého množství materiálu

Požadovaného předepsaného přehutnění materiálu v dutinách se dociluje poměrem množství vzduchu a materiálu. Větší poměr vzduchu vůči materiálu, zvyšuje objemovou hmotnost instalované izolace.



X-FLOC Minifant

Tato sestava je principielně obdobou zařízení Krendl 500 její výkonnost se pohybuje  okolo 300 až 450 kg/hod při suché aplikaci na vodorovných plochách. Hodí se především pro aplikační firmy zabývající se zateplováním středních objemů ( do 5000m3) a nástřiky izolací. Sestava pro nástřik je použitelná shodná jako u typu 500. Funkce jednotlivých komponentů stroje jsou shodné jako u typu Krendl 500 a 1000.

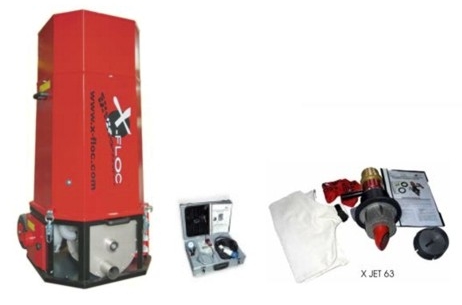

Velmi výhodná je kombinace tohoto stroje s koncovkou X-JET 63, která značně usnadňuje vyplňování dutých konstrukcí.

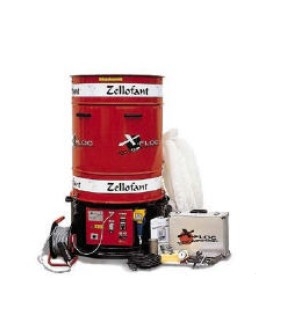

X-FLOC Zellofant

Tato sestava je principielně obdobou zařízení Krendl 1000 její výkonnost se pohybuje se okolo 500 až 800kg/hod při suché aplikaci na vodorovných plochách. Hodí se především pro aplikační firmy zabývající se zateplováním velkých ploch a nástřiky izolací. Sestava pro nástřik je použitelná shodná jako u typu 500. Funkce jednotlivých komponentů stroje jsou shodné jako u typu Krendl 500 a 1000.

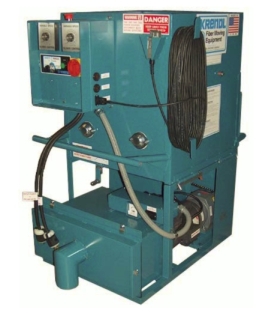

KRENDL 500

Jedná se o strojní sestavu, která je pro svojí širokou použitelnost, malé rozměry a příznivou cenu nejvíce oblíbená mezi všemi aplikačními firmami. Její optimální aplikační výkon při suchých aplikacích je cca 270 - 300 kg/hod. Stroj pracuje na principu mechanického turniketu těsněného gumovými stěrkami. Do tohoto zařízení propadává připravený materiál z prostoru pročechrávané násypky. Množství materiálu je regulovatelné prostřednictvím stavitelného hradítka s ukazatelem na boku stroje. Další transport materiálu je zajišťován v PE hadicích o průměru 5 až 7,5 cm profukovaných jedním nebo dvěma ventilátory s regulací otáček. Materiál je u standartní dodávky možno dopravovat do vzdálenosti 50 m (vzdálenost je možno prodloužit až na 100 m). Výška do které je možno aplikovat je min. 40 m. Stroj je možno provozovat rovněž v kombinaci se zařízením pro nástřik. Tato kompletní sestava umožňuje provádět veškeré druhy aplikací v optimální kvalitě a dobrém pracovním výkonu.

Krendl 500 (hmotnost 195 kg):

• Kolečka podvozku
• Dálkové ovládání cca 30 m
• Elektrická výbava 220 V/50 Hz
• Hadice 2.5" modrá 2 ks
• Hadice 2" lehká bílá
• Redukce 2.5" / 2"
• Spojka hadice 2.5"
• Naviják hadic

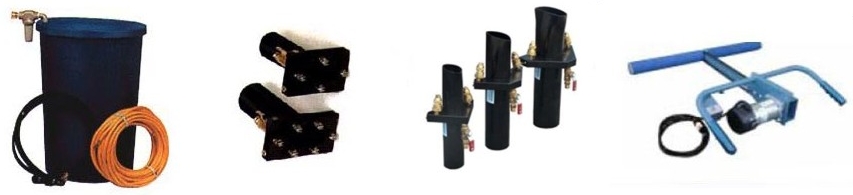

• Doplňková souprava pro nástřik:

• Barel
• Čerpadlo s motorem
• Podvozek pod čerpadlo a barel
• Sací hadice
• Přepadová hadice
• Tlaková hadice
• Filtr sací
• Váleček srovnávací
• Koncovka 4 trysky

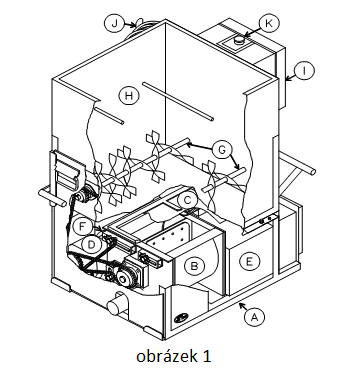

A - Základní jednotka - spodní rám jednotky, podpírající ventilátorovou komoru, reduktor rychlosti, motor, vzduchový uzávěr a násypku.

B - Vzduchový uzávěr - zachycuje vzduch a vlákna při zajištění měřeného průtoku

C - Hradítko – reguluje množství vláken, padajících do vzduchové kapsy regulací velikosti prúchodu do  vzduchového uzávěru

D) Převodovka – zajišťuje výstupní výkon pro otáčení míchadla a vzduchového uzávěru.

E) PD ventilátor – vysoce výkoný kompresorový ventilátor s regulačními ventily.

F) Motor – zajišťuje hnací výkon pro převodovku.

G) Míchadlo – upravuje vlákna v násypce.

H) Násypka – horní jednotka stroje držící vlákna.

I) Hlavní ovládací panel – Spojuje s hlavním napájením a umožňuje provoz jednotky u stroje nebo dálkově pomocí šňůry.

J) Závěs na šňůru – Uložení pro šňůru dálkového ovládání.

K) Nouzový vypínač – Bezpečnostní zařízení pro okamžité zastavení stroje.

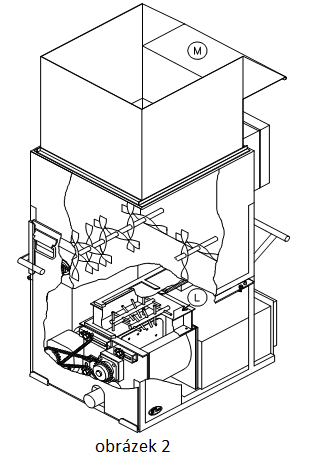

L) Trhací systém (volitelný) – Zvyšuje výrobu a rozsah u všech vláknitých výrobků a redukuje chomáče, které mohou být ve vláknech.

M) Prodloužení násypky (volitelné) – zvyšuje kapacitu násypky.

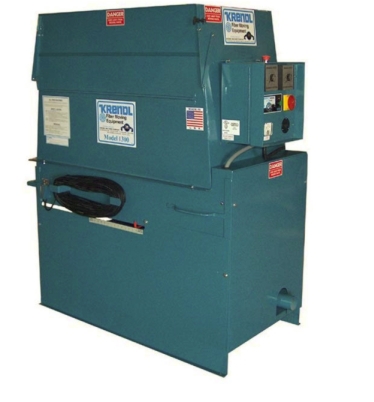

KRENDL 1300

Tato sestava je principielně obdobou zařízení Krendl 500, její výkonnost je však podstatně vyšší a pohybuje se okolo 800 - 1089 kg/hod při suché aplikaci na vodorovných plochách. Hodí se především pro aplikační firmy zabývající se zateplováním větších objektů. Sestava pro nástřik je použitelná shodná jako u typu 500.

Krendl 1300 ( hmotnost 343 Kg)

• Kolečka podvozku
• Dálkové ovládání cca 30 m
• Elektrická výbava 220 V/50 Hz
• Hadice 3" modrá 3 ks
• Hadice 2" lehká bílá 2ks
• Redukce 3"/ 2"
• Spojka hadice 2"
• Spojka hadice 3"
• Naviják hadic



KRENDL Spray on

Kompaktní stroje – Krendl 500 a Krendl 1000, jsou vhodné pro všechny druhy aplikací celulózové izolace a rovněž pro provádění aplikace metodou nástřiku. Stroje mají možnost výbavy mechanickým rozdružovačem, který je pro provádění nástřiků doporučen a jsou vybaveny dvěma výkonnými ventilátory.

• Tak zvaný způsob nástřiku s lepidly využívá koncovky se 4 nebo 6 tryskami s označením Commercial Nozzle. Nástřiky takto provedené obvykle zůstávají odkryté jako finální povrch.
• Nástřik prováděný do konstrukce nebo nosného fasádního roštu je možné provádět koncovkou WALL CAVITY a následně povrch srovnat válečkem Wall scruber.

MP – 20 – pumpa s motorem

Hmotnost: 37,2 kg

Rozměry : 68 x 43 x 56 cm

Tlak max. : 250 P.S.I. = cca 17 bar

Pracovní tlak: 174PSI = cca 12 bar

Napájení: 220V/50Hz/16A

Motor : cca 1,1 kW

Průtok max.: 22 l /min
